ANTENA MAGNÉTICA
LOOP DE QUADRO
LQ-1 Versão Deluxe DXCB

Clique aqui para comprar !

  • Quadro de madeira maciça c/ 2cm espessura.

  • Cor natural puxando para o Marfim.

  • Madeiramento todo envernizado.

  • Base retangular 19cm x 12cm x 2cm.

  • Antena 50cm (diagonal) x 58cm (altura) x 9cm.

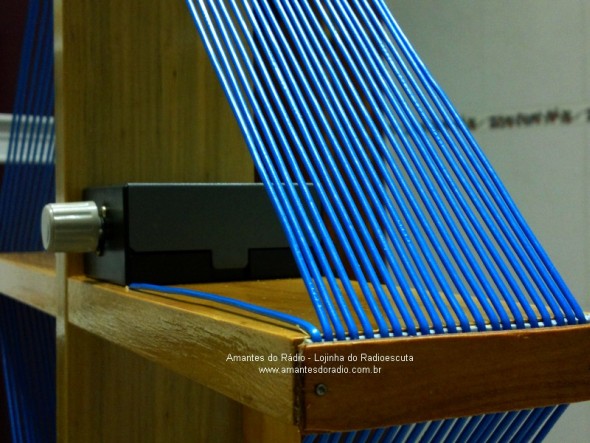

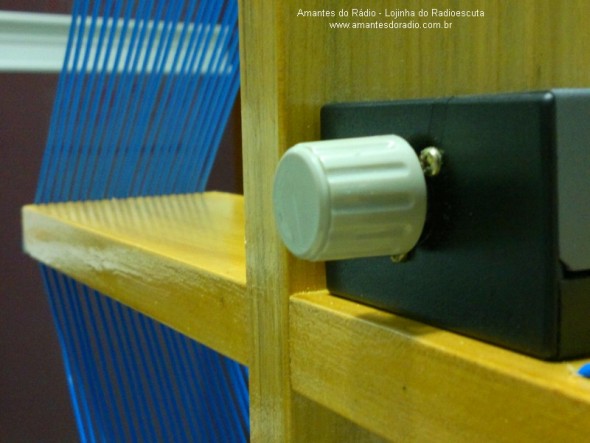

  • Capacitor importado Alps com redutor inbox.

  • Faixa de Operação OM: 530 a 1710 kHz.

  • Funciona com todo tipo de rádio (leia o texto).

  • Acoplamento Passivo Indutivo (aproximação)

  • Acoplamento Ativo (requer unidade ARFI )

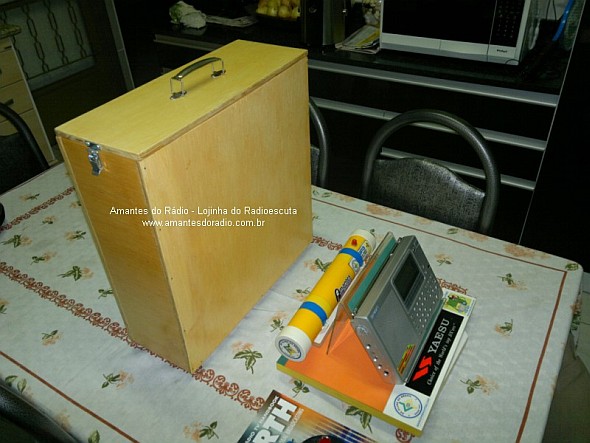

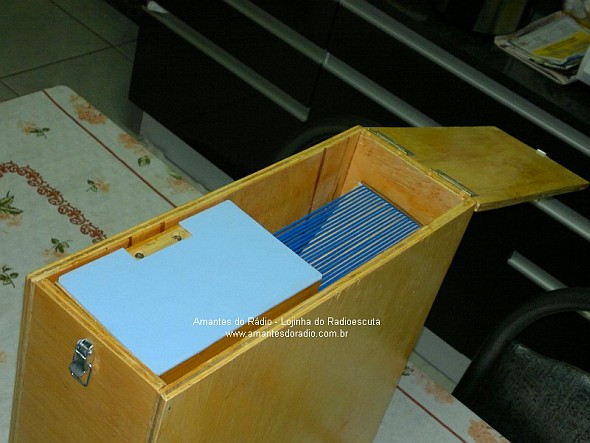

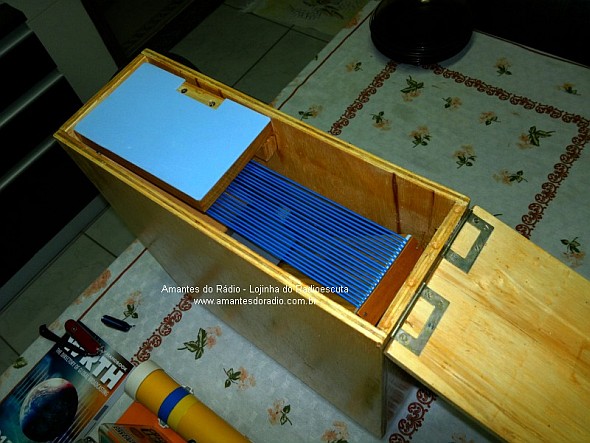

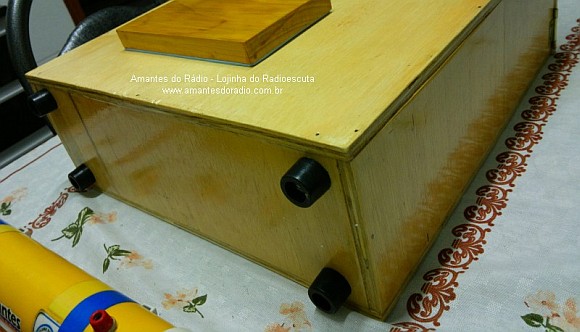

  • Maleta em madeira com alça, fecho e pés de borracha.

  • Maleta com 41cm larg x 45cm alt x 15cm prof.

  • Peso bruto aproximado 4,5kg

A Antena Magnética Loop de Quadro é a antena preferida dos DXistas e Radioescutas que desejam um ótimo desempenho. Seu campo magnético indutivo é bem maior que o campo magnético gerado pela antena RGP3, desta forma a Loop de Quadro consegue bons rendimentos mesmo com rádios mais antigos onde o chassis metálico acaba blindando a antena interna de ferrite do receptor.

Com certeza irão me perguntar, mais esta antena Loop de Quadro é melhor do que a antena Loop de ferrite RGP3 e a resposta é sim. Mais sejamos ponderado ao comparar ambas as antenas...

A Antena Loop de Ferrite RGP3 tem a grande vantagem da portabilidade, já que seu tamanho é bem pequeno se comparado a esta Loop de Quadro.  No entanto de forma prática, a Loop de Quadro por possuir um núcleo de ar e uma dimensão maior, proporciona em algumas situações, uma escuta DX mais limpa, com áudio mais claro (melhor inteligibilidade) até mesmo ganhos de sinais maiores do que os obtidos com uma RGP3. Pode-se dizer que a relação sinal ruído é ligeiramente melhor numa antena com núcleo de ar do que numa com núcleo de ferrite.

Assim como a RGP3 para Ondas Médias a Loop de Quadro também pode ser utilizada tanto de forma passiva como ativa.

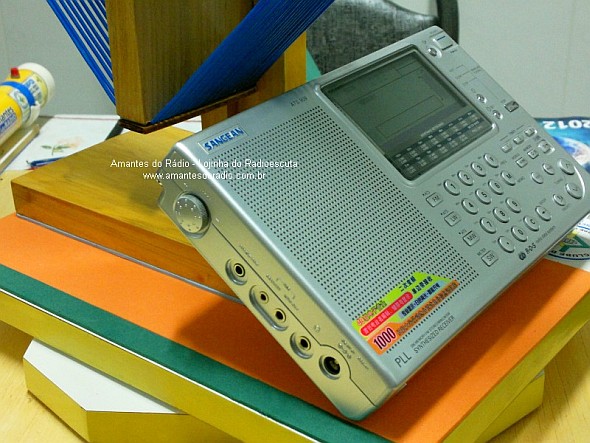

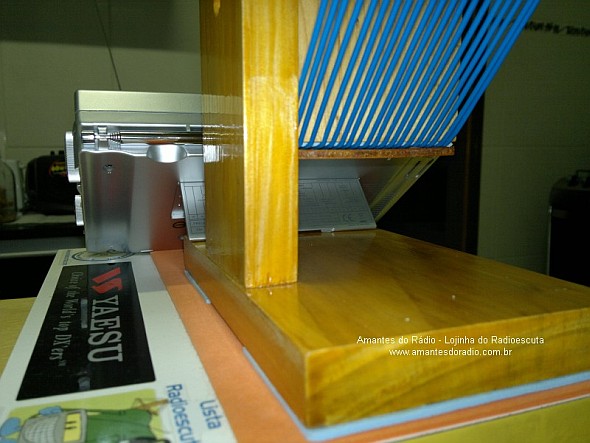

PASSIVA: Quando for utilizada com um receptor portátil basta aproximar a antena do rádio portátil que o acoplamento acontecerá por indução (aproximação).

ATIVA: Quando for utilizar juntamente com um receptor de comunicações ou outro tipo de rádio que não possua antena interna de ferrite, dai por meio do Amplificador Indutivo de RF modelo AIRF que é vendido separadamente como opcional, você poderá utilizar esta antena normalmente.

Consideração final: Uma Antena Magnética Loop de Quadro Portátil leva grandes vantagens sobre as antena externa de fio longo ( long wire ) pois possibilitam direcionarmos a mesma de forma a conseguirmos nulos de emissoras ou de interferências indesejadas. Além é claro de poder ser instalada junto ao rádio ou receptor em qualquer condição física mesmo de pouco espaço.

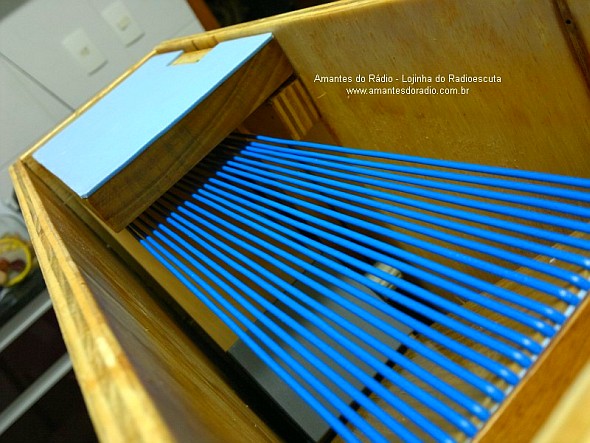

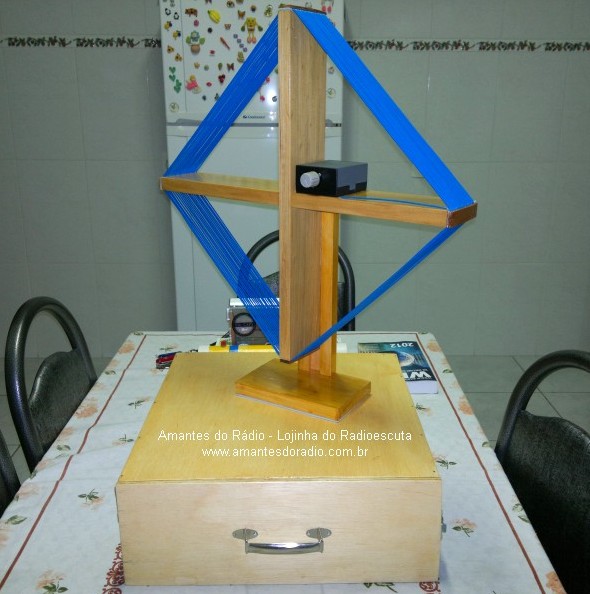

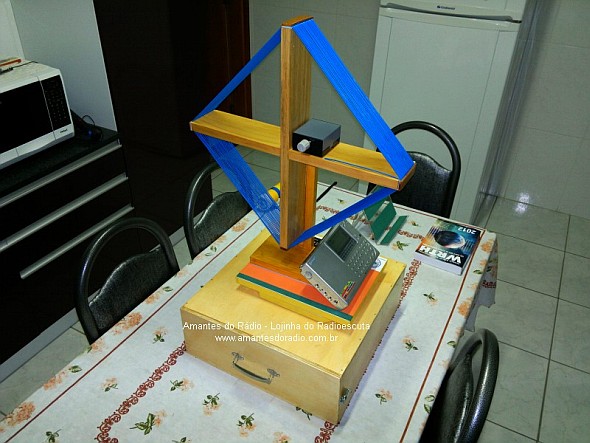

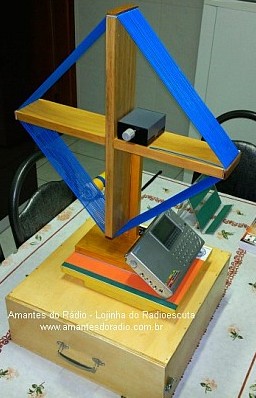

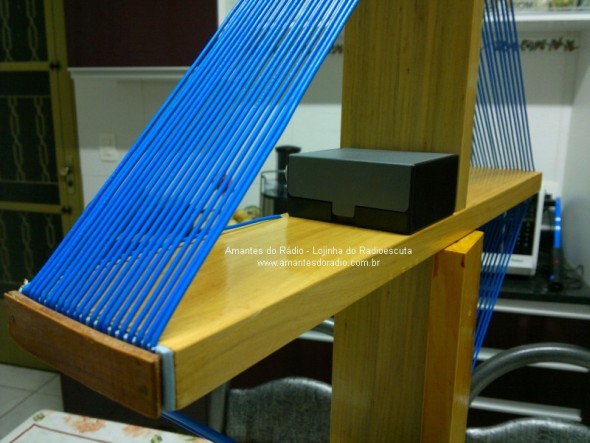

Fotos da Antena Magnética Loop de Quadro Deluxe DXCB
