SDR (Software Defined Radio) Rádio Definido por Software é um novo conceito de construção de receptores de comunicação profissional que veio para ficar e já é sucesso absoluto no exterior.

Como o próprio nome já diz, é um rádio que é definido por um programa (software) de computador, não confundir com rádio controlado por computador que é bem diferente. Os receptores de SDR entregam ao computador apenas o sinal de RF pré-selecionado pelo usuário, no caso do SDR-IQ ele pode entregar ao computador uma largura de banda (SPAN) variável de 5kHz até 190kHz que por meio de um sofisticado programa de computador o sinal é processado por meio de cálculos complexos.

Enquanto os rádios e receptores convencionais ficavam com o seu hardware (parte física) limitados a um projeto definido pelo fabricante que de época em época ( na média 5 anos )  necessitam lançar novos modelos no mercado para superar suas limitações e recursos, isso já não acontece com os SDRs ! Como quem processa o sinal é um programa de computador, e como este esta sempre em constante desenvolvimento, o SDR ( a parte física ) pode ser encarado como o elemento básico do conjunto que não necessita ser trocado ou alterado para se ter acesso a mais recursos ou aprimoramentos.

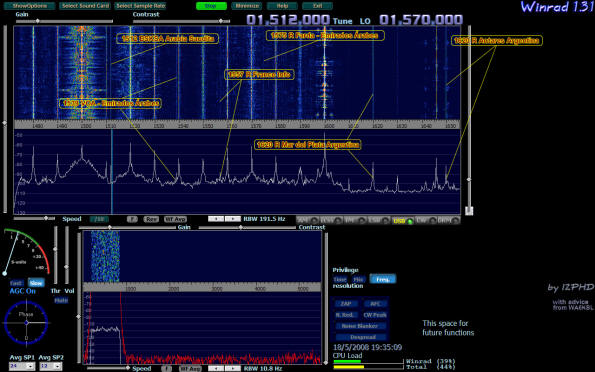

clique na foto para ampliar - Vista Panorâmica de 1480 a 1650kHz em tempo real
Portadoras de emissoras do Oriente Médio e Argentina captadas em Guarulhos-SP
Software utilizado WINRAD freeware desenvolvido pelo I2PHD Alberto di Bene

Alguns dos vários programas para usar com  SDR-IQ da RFSpace

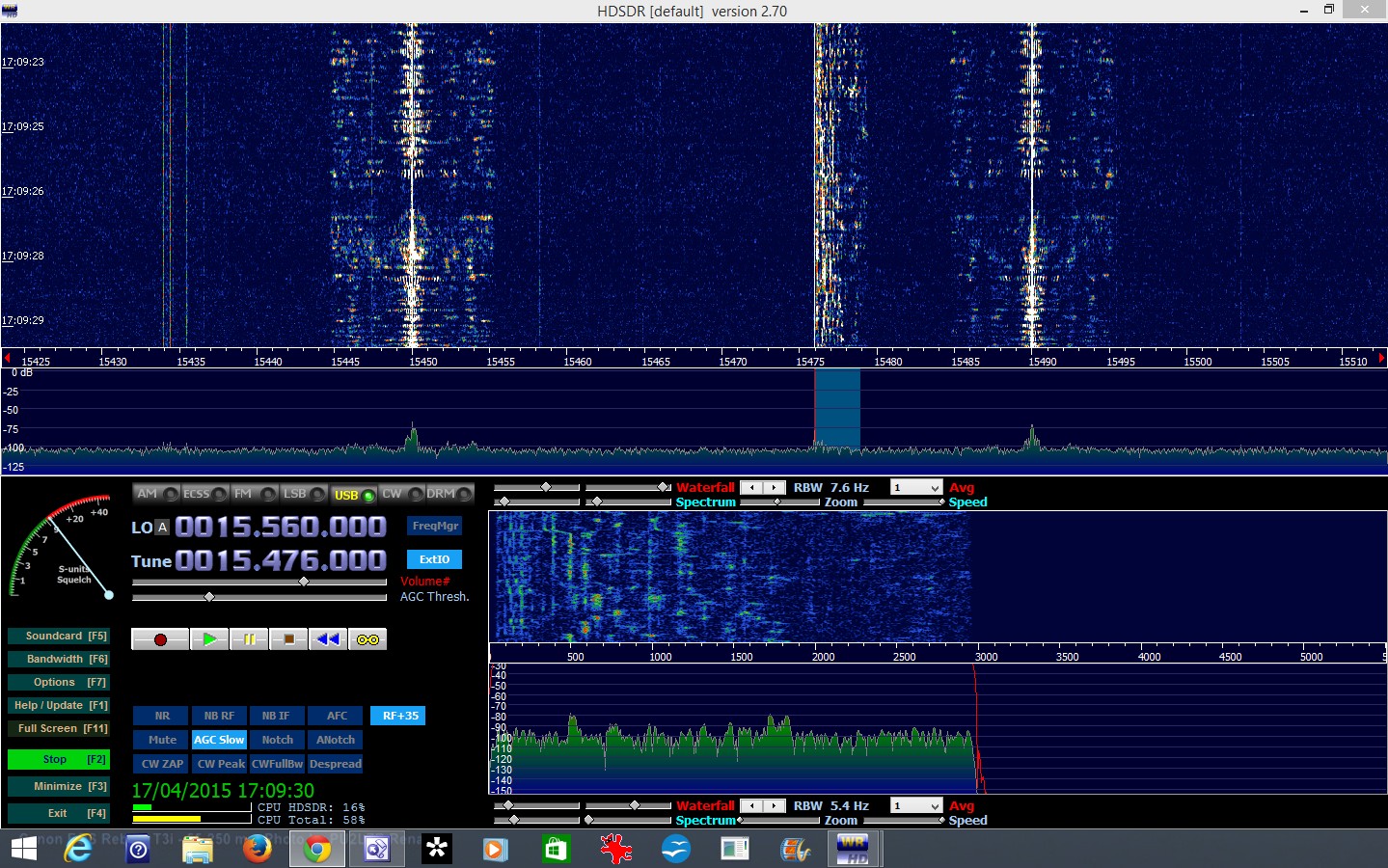

     HDSDR                                                              SDR SHARPER

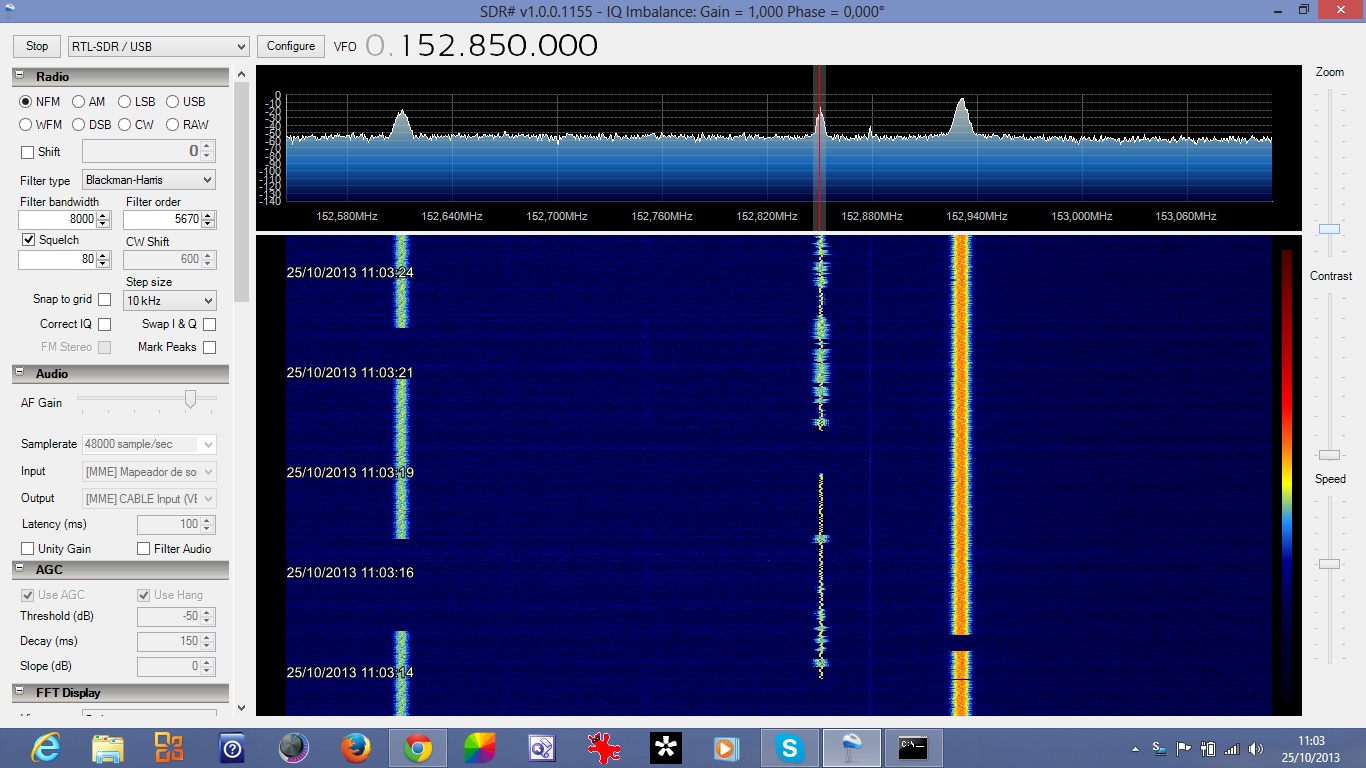

       SDR#                                                            SDR Console

Muitos radioescutas e dxistas já utilizam o computador como ferramenta auxiliar de trabalho, seja para controlar seus receptores, para decodificar sinais digitais como RTTY, AMTOR, PACTOR, PACKET, CW, FAX, DRM, ou ainda para processar o áudio do rádio em softwares de DSP e até mesmo para processar o áudio em programas chamados de Analisador de Espectro. Em todos esses casos o dxista necessita interligar o seu receptor ( de preferência RX de mesa ) ao computador por meio da placa de som deste. No caso do SDR-IQ isto não é necessário, basta ligar ele a porta USB do seu PC e pronto, seu computador virou o mais moderno e sofisticado receptor de comunicações profissional do mercado.

Clique nas imagens para ampliar
Escutando DRM usando o SpectraVue ( software oficial do SDR-IQ )

BBC WORLD SERVICE                                             HCJB GLOBAL

Escute abaixo a qualidade de som do DRM em Ondas Curtas é muito empolgante !
Para sentir a qualidade do som, utilize um bom fone de ouvido ou baixe para o seu MP3 Player.
( aprox. 5 min gravado a 128kbps - Ondas Curtas com som estéreo e digital)

• Transmissão DRM HCJB GLOBAL

• Transmissão DRM BBC World Service

• Transmissão DRM CVC para América  Latina em idioma castelhano

• Áudio de DRM decodificado da CVC em 17640kHz durante o 7o Lorena DXCamp

Veja um pequeno vídeo da decodificação DRM clique aqui

O SDR-IQ da RFSpace é um receptor sofisticado moderno e exclusivo, e em sua categoria é o único que só precisa ser conectado antena e a porta USB do computador sem a necessidade de fonte externa. O SDR-IQ será capaz de fazer o mesmo trabalho que receptores top de linha que chegam a custar até U$ 10.000,00 no mercado internacional, assim o SDR é o melhor custo benefício para quem quer ter um receptor sofisticado sem ter que desembolsar muito dinheiro.

PRINCIPAIS RECURSOS:

• Máximo de exibição de banda de até 196 KHz a uma incrível resolução de 0,75 HZ RBW.

• Grava no HD e reproduz de volta segmentos de espectro de RF de até 196 KHz, com plena capacidade de sintonia e demodulação. Note que você não grava o áudio no HD mais sim o RF podendo pesquisar futuramente todo o espectro de 190kHz previamente gravado e demodular o sinal da forma e quantidade desejada.

• Demodula até dois sinais distintos simultaneamente, você pode ouvir por exemplo no canal esquerdo a frequência de 7045kHz em CW e no canal direito em 7090kHz uma estação em LSB.

• Cobertura de Freqüência (Range) de 500Hz a 30 MHz. Utilizável desde 100 Hz.

• Interface totalmente documentada ( manual em inglês )  e controle ActiveX.

• Driver para sistema operacional Windows 2000, XP e Vista

• Pode trabalhar remotamente como servidor em redes Linux e Windows, permitindo assim o uso remoto do rádio em redes ou Internet de alta velocidade.

• trabalha com o conhecido programa SpectraVue totalmente freeware (grátis)  que é altamente confiável com atualizações gratuitas.

• Incluído exemplo de código fonte para o analisador de espectro.

• Pode ser ligado opcionalmente  e diretamente com os receptores da Icom, Kenwood, Yaesu Elecraft e rádios para uso como adaptador para um monitoramento panorâmica.

• Construído com porta de comunicação serial RS-232. Esta porta permite a comunicação e controle com outros receptores.

• Demodulação dos sinais nos modos AM, FM, NFM, WFM, LSB, USB, CW, CWR, DSB, DRM, ECSS-DSB, ECSS-USB e ECSS-LSB ( ECSS = Detetor Sincrono selecionavel ). Ainda possui Filtros ajustáveis de DSP, NB, AGC e filtros de seletividade com resposta de frequências que podem ser ajustados precisamente desde 50Hz a 22kHz com ajuste PBT ou IF-Shift livre.

• Saídas de dados em I/Q Wave Format, Excel e formatos gráficos com resoluções tão vasta quanto 262144 pixels.

• Totalmente auto suficiente, não necessita fonte de alimentação externa. Instalado e funcionando em apenas 5 minutos contando com a instalação dos softwares. Plug and Play

ESPECIFICAÇÕES

• Frequency Range: 500Hz to 30 MHz in 1 Hz steps. (Usable down to 100 Hz)

• Input Impedance: 50 Ohms

• Clipping RF level (Max Gain): -4dBm (Typ)

• Maximum Frequency display BW: 190 KHz

• Sampling Rate: 66.666 MHz

• I/Q Image Rejection: 80 dB+ (Typ)

• MDS (500 Hz): -127 dBm @ 14 MHz

• Input IP3: 15dBm+ (Typ) * Measured with a dither signal

• Voltage: 5 Volts (USB port powered)

• Current Draw: 425 mA

• Connectors: BNC (RF In), USB 2.0, RS-232 (Serial Bi-directional)

• Indicators: Power (Green), Sample (Yellow), ADC Clip (Red)

• Dimensions: 3.75x3.75x1.25 Inches

• Processor: Atmel AT91SAM7S256 w/ JTAG port.

• Analog Demod: AM, WFM, USB, LSB, N-FM, DSB, CW e ECC

• Measurements Functions: IQ vs. Time, Power vs. Frequency, Power vs. Frequency vs. Time 3D Surface, Power vs. Frequency vs. Time Spectrogram, Power in BW vs. Time, IQ Phase

• Max FFT Size: 262144 Point

• Max IQ Recording (All BWs): Unlimited to Hardrive.

• Screen Update Rate: 50 FFTs/sec , 190 KHz SPAN @ 100 Hz RBW

• Window Type: Rectangular, Hanning, Hamming, FlatTop, Blackman, Blackman-Harris

• Displayed Average Noise Level dBm/Hz:-133dBm/Hz TYp. 14.200 MHz

• Worst Case Spurious Carriers (Birdies):-80dBfs , -100dBfs (typ)

APLICAÇÕES

• Receptor de HF de alta performance com Analisador de Espectro de até 190kHz em tempo real.

• Experimentos em Ultrasom ( Sonar, Ultra-som submarinos, detetores de Morcegos e Insetos )

• IR Infravermelho, detecção de subportadoras e comunicações

• Gravação do espectro de RF de até 190kHz direto no HD para demodulação e pesquisas futuras

• Adaptador panorâmico para Receptor de Comunicações  ( qualquer IF na banda da HF )

• Estudos e pesquisas de VLF ( Frequência muito baixa )

• Analisador de Espéctro

• Processador para Radioastronomia.

Baixe e instale o SpectraVue no seu PC
Depois baixe os arquivos WAV de demonstração de algumas escutas

• SpectraVue Program Full Install v2.31

• SpectraVue Program Online Help File v1.28

• SpectraVue Program .pdf Help File v1.29


• Programa opcional com interface mais bonita WINRAD
  baixe tanto o programa WINRAD como o arquivo com drivers e suporte para SDR-IQ

  Arquivos WAVE de Demonstração de algumas escutas ( SPAN de 150kHz )

1. 10_meter_contest_demo_10MB.wav


2. AO-40_DEMO.wav


3. numbers_demo.wav


4. EME.wav


5. WA4NJP_SSB_ECHOS.wav_34MB w/ SM2CEW just below him.


6. 6meter_opening_contest.wav_20MB_150KHz


7. Large 20 meter recording (135 Mb zipped) NEW!


8. STS-121+ISS crossing NAVSPASUR fence at 216.98 and 216.99 MHz 13MB NEW!


9. SDR-IQ Recording 190 KHz wide centered at 1.34 MHz (15 MB) NEW!


Clique nos arquivos de áudio acima com o botão direito do Mouse e escolha a opção salvar. Após salvar utilize o SpectraVue instalado em seu computador para executar o arquivo. Assim você poderá ver como funciona o SDR mesmo sem ter um.

Demo #2 utiliza IF invertida. Será necessário que você selecione o modo "Swap I/Q data" na tela do WAVE SETUP para reproduzir o arquivo de número 2.
