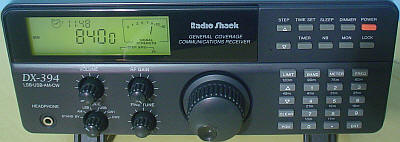

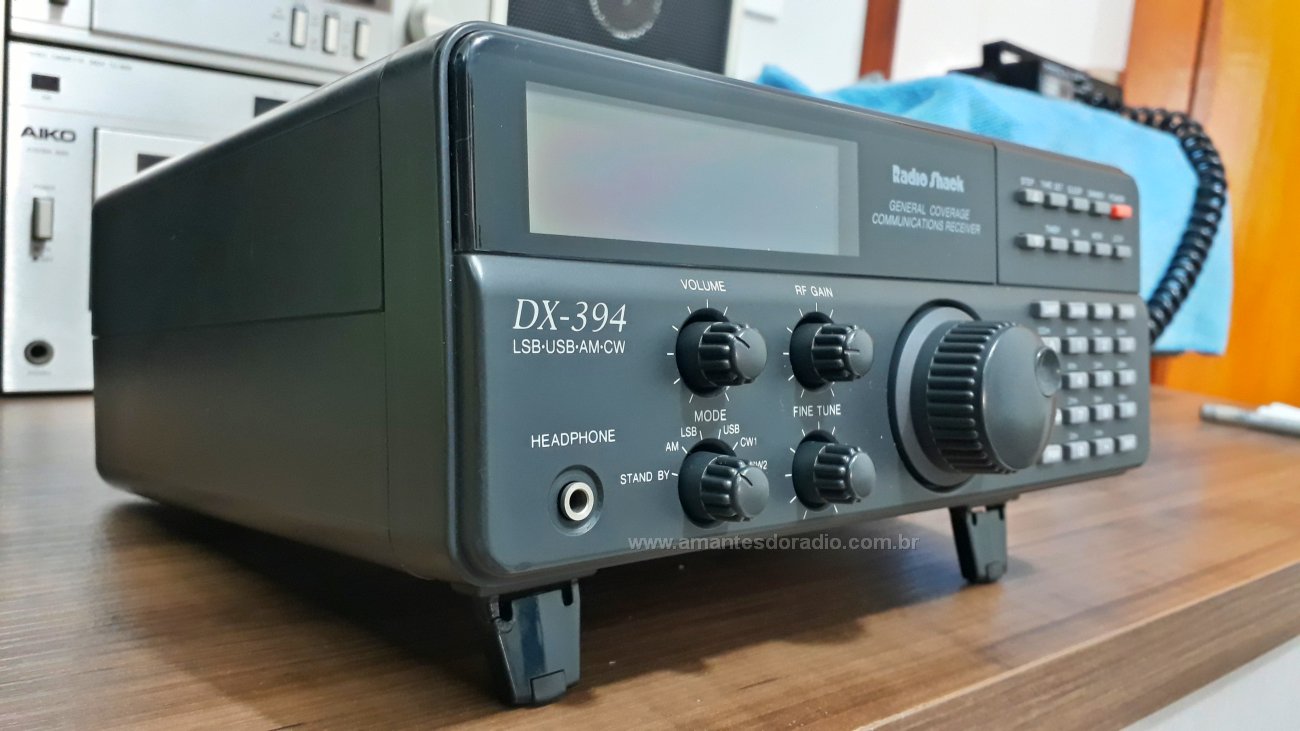

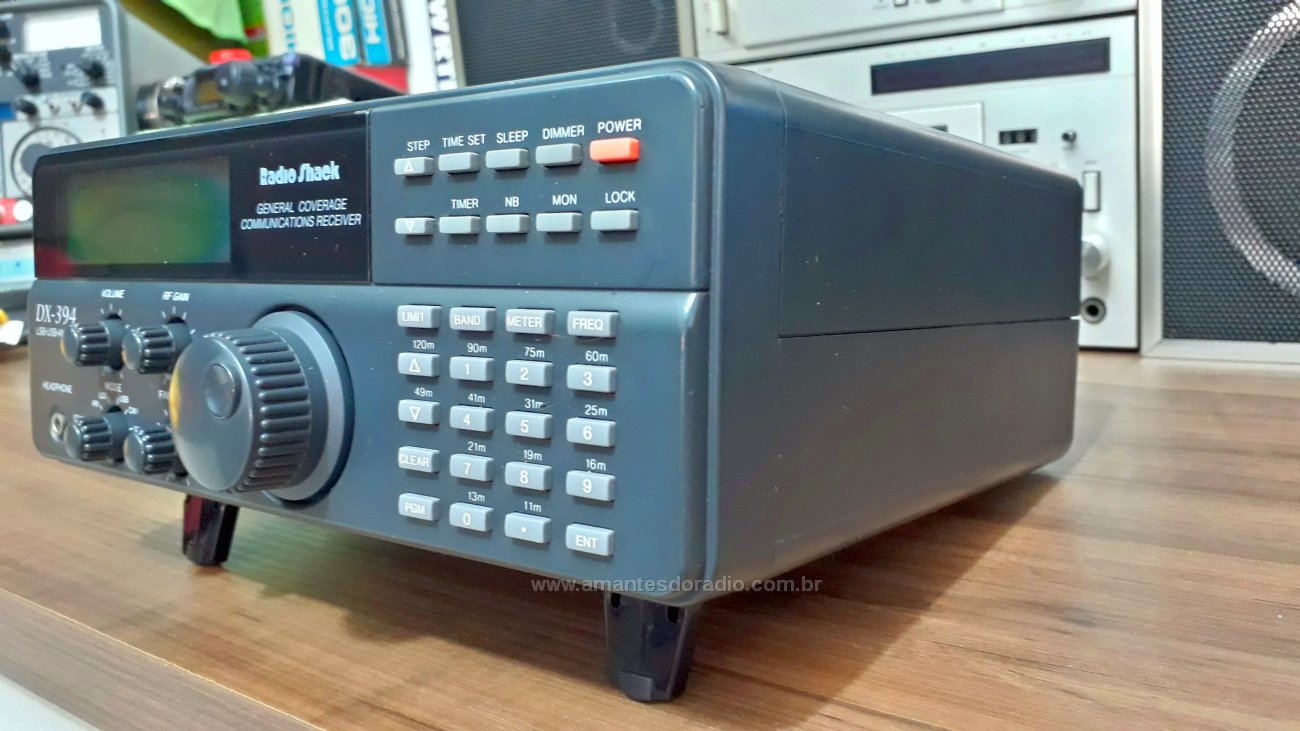

O Radio Shack modelo DX-394 é um excelente receptor de comunicações all mode super compacto e completo om cobertura direta de 150 kHz até 30MHz cobrindo todas as faixas para uso tanto na radioescuta como no dxsimo (SWL).

Foi produzindo no final da década de 90 especialmente para a TANDY ( empresa Japonesa que tradicionalmente produz os scanners da Radio Shack ) e com um diferencial bem interessante e útil, é o único receptor de comunicações de mesa que possui antena interna de ferrite para Ondas Longas e Ondas Médias. Com isso o DX-394 se destaca pela versatilidade, pois podemos utilizar o mesmo em nossas escutas de Ondas Médias e Ondas Longas tanto na antena externa como na interna de ferrite, sendo que nessa ultima podemos trabalhar com as famosas antenas loops magnéticas como por exemplo a antena RGP3. No vídeo de teste gravei um trecho do DX-394 utilizando esta antena em Ondas Médias...

O DX-394 possui excelente sonoridade, seletividade e sensibilidade o que o torna um receptor especial para radioescutas sérios. Além da antena interna de ferrite, ele possui duas outras entradas de antenas.

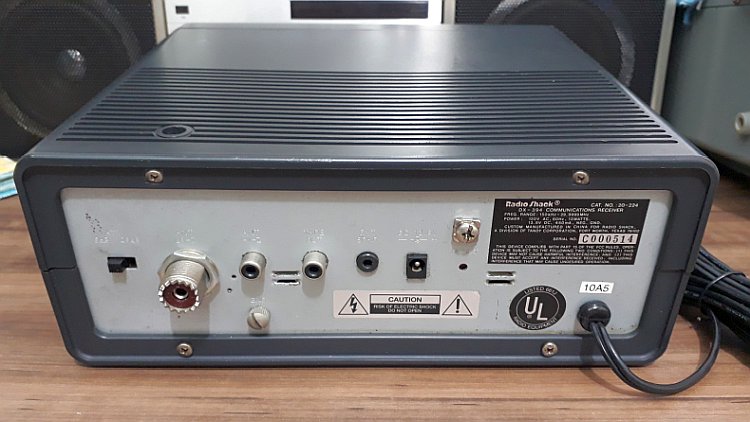

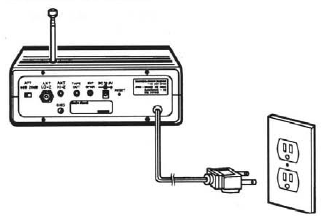

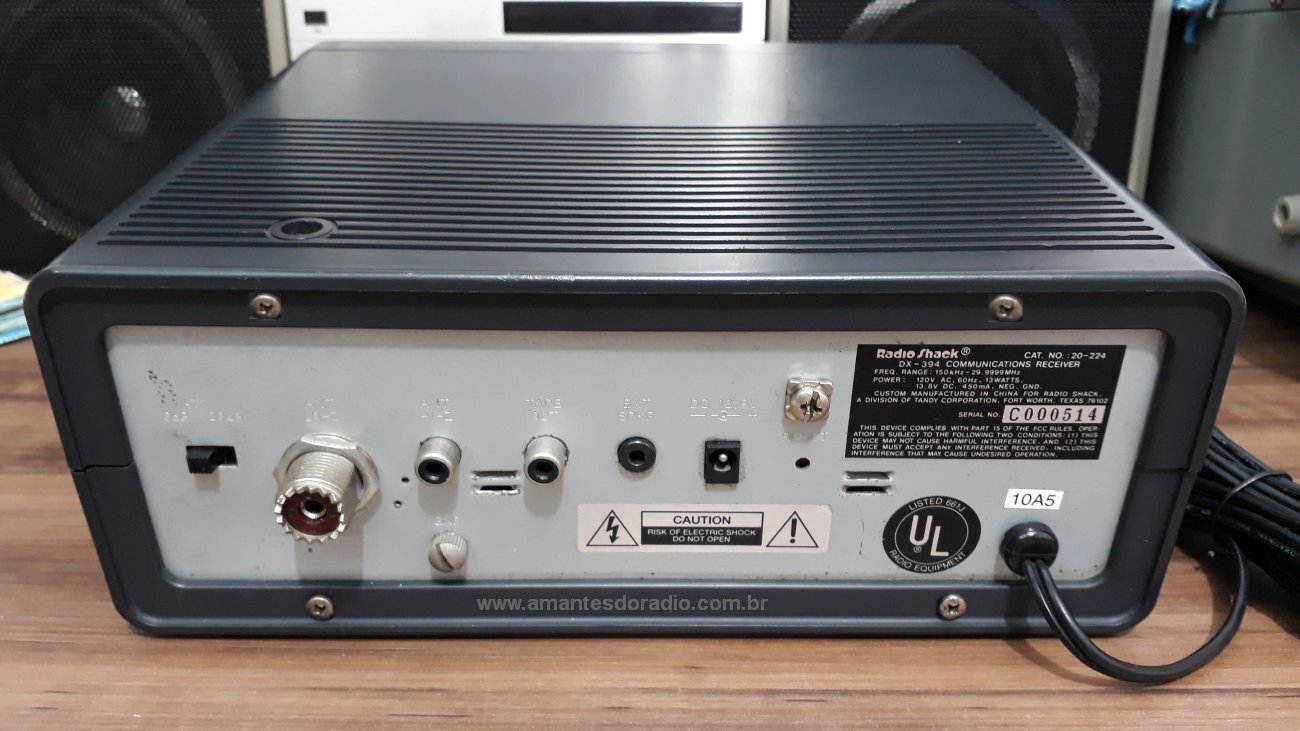

Vista traseira:

• Chave de Atenuador para 20dB

• Entrada SO-239 para antena externa de 50 Ohms

• Entrada RCA para antena externa de Alta Impedância

• Pino/parafuso para aterramento

• Line Out RCA saída para gravador

• Saída P2 femea para alto falante externo

• Entrada opcional de 12 a 13,8VDC (pode ser ligado no carro ou numa bateria de 12VDC

• Botão de RESET.

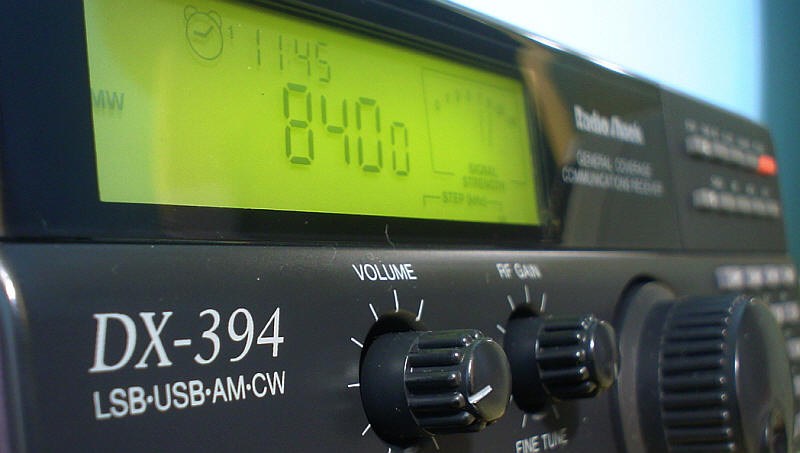

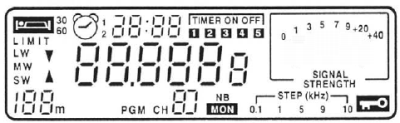

Vista Frontal e o Visor de LCD:

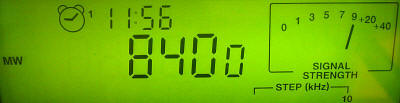

O DX-394 é dotado de um completo e bonito visor de LCD multi-função, onde podemos ver todo o estado (status) do rádio, que ainda possui um medidor de sinal recebido (S-meter) digital na forma de ponteiro muito interessante. Outro detalhe é que temos o tempo todo a indicação de relógio na tela podendo escolher a exibição entre a hora local ou a UTC.

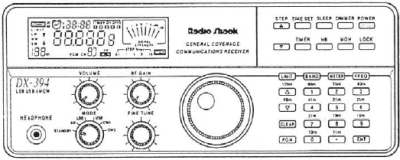

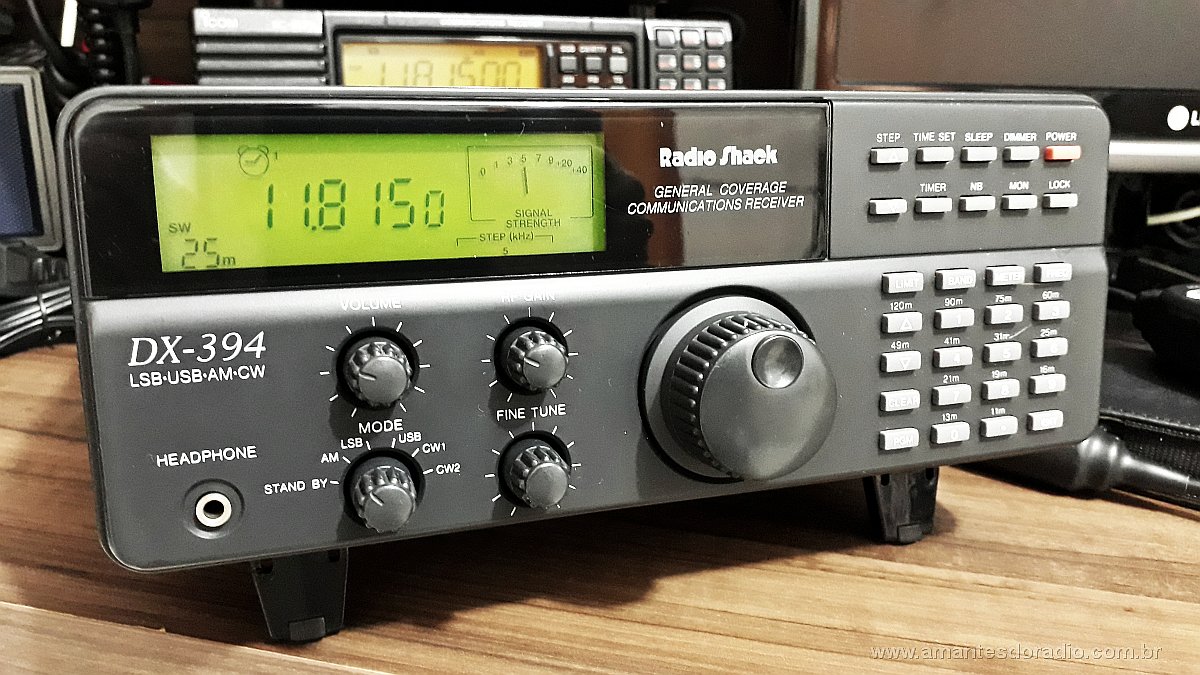

Na parte frontal do rádio encontramos:

• Botão de Volume

• Botão seletor de bandas com 5 posições: StandBy-AM-LSB-USB-CW e CW reverso.

• Botão variável de ganho de RF

• Botão de sintonia fina digital ( gira sem fim com passo de 50kHz e resolução de visor de 100kHz )

• Botão de sintonia VFO ( Variable Frequency Oscilator )

Funções do Teclado superior:

• 2 Teclas para ajuste do passo ( step ) do botão de VFO principal ( 0,1 - 1 - 5 - 9 - 10kHz )

• Tecla para ajuste da hora certa ou programar um dos 5 timers ( alarme que liga e desliga o rádio automaticamente )

• Tecla para ativar a função sleep ( auto desligamento ajustável )

• Tecla Dimmer para ajuste da intensidade da luz de painel

• Tecla de Liga e Desliga

• Tecla para alternar no visor entre o tempo local ou o tempo UTC

• Tecla para ativar e desativar o filtro de redução de ruído branco - NB

• Tecla para memória rápida Monitor

• Tecla para travar o rádio

Funções do Teclado inferior:

• Tecla LIMIT para programar os limites do modo SCANNER

• Tecla BAND para alternar entre as bandas

• Tecla METER para entrada direta da banda em metros ex. 49 metros.

• Tecla FREQ para a entrada direta da frequência desejada.

• 2 Teclas UP e DOWN para sbir ou descer a frequência ou os canais de memória

• Tecla Clear para limpar uma digitação errônea ou limpar uma memória.

• Tecla PGM para Programar uma memória

• Tecla ENTER para confirmar a entrada de uma determinada frequência.

• Teclado numérico para entrada de dados ou digitação de uma frequência

Clique aqui  se desejar baixar o manual em original em PDF

 Assista aos vídeo logo abaixo tanto do teste de funcionamento
como o da escuta da Radio LRA-36 localizada na Antártida
