Transceptor SDR All-Mode para uso de Radioamador e Radioescuta em HF e VHF 6Metros

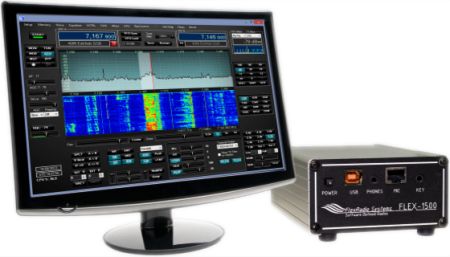

 FLEX-1500 ™ é um sofisticado equipamento de radioamador com tecnologia SDR de relativo baixo custo, já que seus recursos e qualidade são comparados somente com outros rádios sofisticados e de alto custo dos outros fabricantes que chegam a custas alguns milhares de dólares. Está direcionado também a permitir que operadores e radioamador possam usar uma alta capacidade de experimentar dezenas de recursos incríveis de uma forma simples e divertida de operar um Rádio Definido por Software sem quebrar o orçamento. O FLEX-1500 é preparado com características que o tornam ideal na faixa de baixo custo final, porém de alto desempenho para usá-lo como IF Deck em operação com transverter de VHF e  microondas. Com melhorias contínuas e atualizações fornecidas pelo PowerSDR, o FLEX-1500 é de longe o melhor custo benefício se comparado a qualquer outro equipamento entrada de radioamador disponível hoje em dia.

Destaques dos recursos FLEX-1500

• 5W QRP Amplificador de Potência Nominal, 160-6m
• O transceptor opera em todas as faixas (bandas) e é All-Mode com cobertura geral para recepção
• Conversor Interno de alto desempenho 16-bit A / D e D / A (nenhuma placa de som é necessária)
• Projetado especificamente como um IF para usar transverter
• Separação para receber porta de antena
• Filtros passa banda ordem 4o para fora de rejeição sinal de banda
• ± 2,5 ppm TCXO para operação em freqüência estável
• Entrada de 10 MHz para Clock Externo
• Alto ganho RF pré-amplificadores para aumento da sensibilidade
• Peso leve e pequeno projetado para a portabilidade (4 "x 7" x 2.4 ")
• Conecta-se ao PC através de uma interface USB v1.1
• MARS / CAP (requer licença)
• RoHS

Receiver Specifications:

• Architecture: Direct conversion, quadrature down-sampling to baseband
• ADC Sampling Rate: 48 ksps
• ADC Resolution: 16-bit@48 ksps, 20 kHz bandwidth
• ADC Dynamic Range: 92dBA
• Rx Frequency Range: 490 kHz - 54 MHz (operating below 490 kHz requires external, customer provided filters to eliminate images); 160 - 6m (specified performance in amateur bands only)
• MDS: MDS (typ)@ 500Hz BW; Preamp OFF@14MHz is -116 dBm; Preamp +20dB@14MHz is -127 dBm; Preamp +30dB@50MHz is -138 dBM
• IMD DR3 (dynamic range): 86 dB@14 MHz with 2 kHz or less tone spacing
• IP3: +21 dBm@14 MHz with preamp off at 2 kHz or less tone spacing (S5 IM3 method)
• IP2: +71dBm with preamp off at 2kHz at 2 kHz spacing
• Selectivity (-6 /-60 dB): CW 500 Hz: 500/640; SSB 2.4 kHz: 2.39/2.54; AM 6.6 kHz: 6.60/6.74; (at 48 ksps/2048 Buffer Length)
• Image Rejection: >100 dB with Wide Band Image Rejection Active

Transmitter Specifications:

• Transmitter Frequency Range: 160 - 6m (amateur bands only)
• Power Output: 5 watts nominal PEP CW and SSB at 13.8vDC input voltage; 5 Watts nominal PEP AM = 3.3 Watts nominal AM
• Transverter IF Output Power: +0dBm Typical, +5 dBm max.
• Emission Modes Types: A1A (CWU, CWL), J3E (USB, LSB), A3E (AM), F3E (FM), DIGITAL (DIGU, DIGL)
• Harmonic Radiation: Better than -48 dB (160 - 10m amateur bands); Better than -60 dB (6m amateur band)
• SSB Carrier Suppression: At least 55 dB below peak output
• Undesired Sideband Suppression: At least 55 dB below peak output
• Audio Response (SSB): Flat Response 20 Hz to 20 kHz, 3-band or 10-band Software Equalizer
• 3rd-Order IMD: Better than -33 dB below PEP @ 14.2 MHz 5 Watts PEP
• Microphone Impedance: 600 Ohms (unbalanced)
• FlexWire Audio Line-In and Line-Out Impedance: 1000 Ohms

General Specifications:

• Frequency Stability: +/- 2.5 ppm TCXO std. 32F to 122F (0C to +50C); Optional input for external 10 MHz standard reference
• DDS Clock Frequency: 384 MHz
• Emission Modes: A1A (CW), A3E (AM), J3E (LSB, USB), F3E (FM), F1B** (RTTY), F1D** (PACKET), F2D** (PACKET)
• Frequency Steps: 1Hz minimum
• Number of Memory Channels: Unlimited

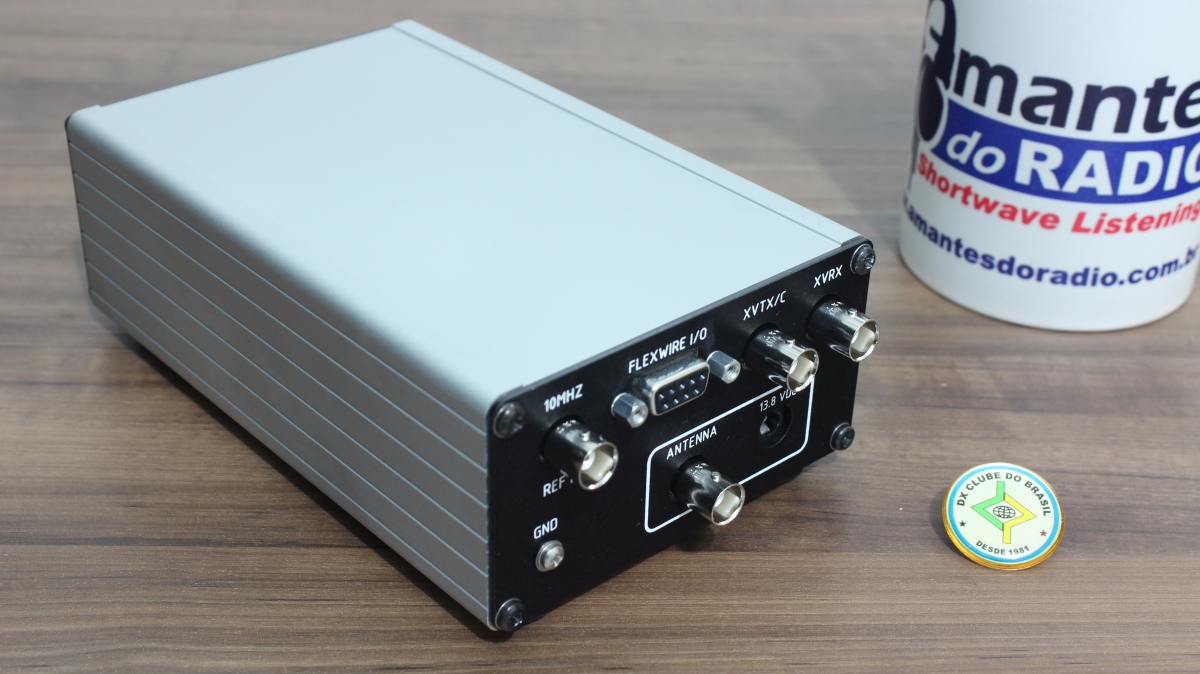

• Antenna Connectors: BNCx1, XVRx1, XVTRx1
• Antenna Impedance: 50 Ohms, unbalanced; Rx Optimal
• Maximum Interconnect Cable Length: Complies with USB 1.1 (not to exceed 5 meters)
• CE Compliance Cable Requirements: 1 snap on ferrite bead on USB cable (supplied); Bead to be located adjacent to radio connection

Electrical

• Power Requirements: +13.8V DC nominal ±15% (Transmitter output specified at 13.8VDC)
• Power Consumption: Rx 400mA (typ.); Tx (5W) 1.8A (max)

Mechanical

• Height: 2.4" (6.1cm)
• Width: 4.0" (10.2cm)
• Depth: 7.0" (17.8cm)
• Weight: Approximately 1.5 lbs (0.68kg)
• Operating Temperature: 14 to 122 degrees F (-10 degrees Celsius to +50 degrees Celsius)

Specifications are subject to change without notice.
** Requires 3rd party software.
