JRC NRD-545DSP

Home
Acima

ENTREVISTA DX

EDSON BRUNO Direto do EUA entrevista RENATO ULIANA
Sobre o Amantes do Rádio

Clique aqui para ouvir



Membro DXCB


Membro Route 73

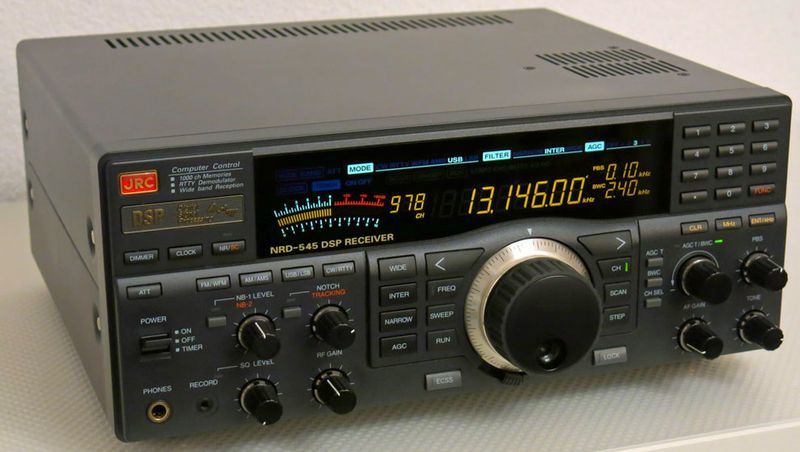

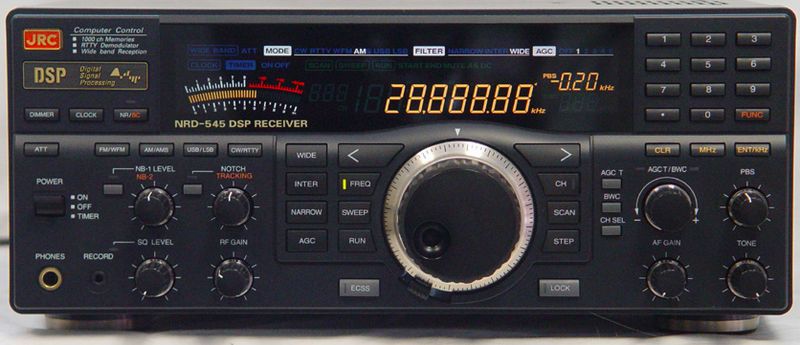

Se você tivesse a oportunidade de olhar para a sala de rádio da maioria dos navios comerciais transoceânicos, as chances são de que a ponte integrada, o radar e os equipamentos Inmarsat seriam feitos pela Japan Radio Company. Esta empresa foi fundada em 1915 e é lider mundial na fabricação de equipamentos comerciais de radiocomunicação marítima de alta qualidade. O JRC NRD-545 DSP é o recente mais receptor nesta longa e muito orgulhosa tradição. E o 'NRD-545DSP' é o melhor receptor que a industria já ofereceu. O tamanho substancial e o layout ergonômico, fazem deste receptor um prazer de operar. Layout intuitivo do botão, um teclado convencional e botões separados significa que este receptor é confortável e simples de operar. Você não encontrará um botão no NRD-545 com seis funções diferentes! A tela multicolorida é a mais clara e atraente da indústria.

Apesar de sua boa aparência exterior, o verdadeiro poder deste receptor está dentro. O NRD-545 DSP é diferente de qualquer receptor que você tenha anteriormente possuído. A reprodução sonora clara e sem distorções é possível através da magia do verdadeiro processamento de sinal digital no nível IF. O sistema receptor emprega um circuito de conversão tripla com IFs a 70.455 MHz, 455 kHz e 20,22 kHz. O NRD-545 usa um processador de sinal digital de ponto flutuante estendido de 40 bits com um conversor A/D de 18 bits e um conversor D/A de 16 bits. O DSP funciona em 13 tipos de circuitos após o IF, previamente configurado usando circuitos analógicos. O DSP é usado para detecção de todos os modos, incluindo a detecção síncrona AM (ECSS). Características de seletividade incríveis são alcançadas pelo uso de um impulso infinito, estrutura simultânea do filtro digital do tipo Chebyshev. Em inglês, isso significa que o NRD-545 lhe dá uma largura de banda continuamente variável de 10 Hz a 10 kHz em etapas de 10 Hz. Você praticamente tem 990 larguras de banda diferentes, cada uma com excelente rejeição de canal adjacente. O DSP também é usado para controlar o Pass Band Shift, outra ferramenta para reduzir o QRM. Um circuito de redução de ruído DSP de 256 passos e 256 passos DSP Beat Canceller e DSP Auto-Track Notch são outras novas ferramentas em seu arsenal para escavar sinais DX difíceis. O DSP AGC funciona em todos os modos e é continuamente variável de 0,04 a 5 segundos em SSB/CW/RTTY. 1000 Memórias: frequência, modo, largura de banda, ATT, AGC e passo. Outros refinamentos incluem: teclado,DSP Squelch, porta RS-232, ECSS, Dial Lock, Tone, RF Gain, Scan, Sweep, Mute, Dimmer, Clock-Timer, Dial Torque Ajustável,Atenuador, Construção Modular e dois Blankers de Ruído. Um demodulador básico Baudot RTTY, alimentando a porta RS-232, está mesmo incluído. Você pode personalizar muitas funções do receptor simplesmente pressionando a tecla [FUNC] seguida pela tecla [ENT/kHz]. Vinte e cinco parâmetros podem ser definidos para suas necessidades pessoais. Clique aqui para ver as configurações do usuário. O NRD-545 opera a partir de várias fontes de energia, incluindo: 100, 120, 220 ou VAC ± ou de 12 a 16 VDC (13,8 VDC). Este interruptor está localizado no painel traseiro. Os acessórios fornecidos incluem um cabo de alimentação DC, fusível sobressalente e vários plugues.

O NRD-545 é, sem dúvida, o receptor mais sofisticado já desenvolvido para o mercado do hobby da Radioescuta.

Funções DSP

DSP Detecção de sinal DSP em todos os modos, incluindo LSB, USB, CW, RTTY, FM, AM e ECSS.

A seletividade superior do filtro DSP IF é alcançada por um filtro IF digital do tipo Chebyshev simultâneo com uma configuração de resposta de impulso infinito. A largura de banda do passe é continuamente ajustável de 10 Hz a 9,9 kHz em etapas de 10 Hz (BWC).

DSP Pass-Band Shift (PBS)  A interferência de rádio é empurrada para fora da banda por deslocar a frequência central do filtro IF digital para cima ou para baixo na faixa variável de ± 2,3 kHz (em etapas de 50 Hz).

O processamento de sinal de redução de ruído DSP (NR) é ajustável em 256 etapas, permitindo que as condições mais audíveis sejam definidas. A função NR é eficaz para tal ruído que o ruído em branco não pode suportar.

DSP Beat Canceller (BC) Sinais periódicos como sons de batida (hets) podem ser exaltados e cancelados.

DSP Noise Blanker (NB)  NB-1 (largura de em branco estreita) e NB-2 (largura de em branco largo) podem ser comutados e o nível de detecção de NB é ajustável.

DSP Notch Filter (NOTCH) Os sons de batida são atenuados (>40dB) usando a atenuação íngreme característica do filtro de entalhe. Apesar de suas características íngremes, os sons de batida são processados digitalmente e atenuados quando o NOTCH é reiniciado. É ajustável dentro de ±2,5 kHz (em etapas de 10 Hz). O Entalhe segue na faixa de ±10 kHz mesmo quando o mostrador de sintonia é girado.

DSP Automatic Gain Control (AGC) O AGC digital é aplicado em todos os modos (exceto WFM). O AGC é continuamente ajustável entre 0,04 e 5,1 segundos em 20 msec. passos em todos os modos, exceto FM, AM e AMS.

DSP Beat Frequency Oscillator (BFO) O BFO gera sinais nos modos LSB, USB, CW e RTTY.

DSP RF Gain (RF) As informações transferidas para o controle RF GAIN através do conversor A/D são inseridas no DSP para ajustar o ganho dentro do DSP e o ganho do amplificador IF primário.

DSP Squelch (SQ) A função Squelch está disponível em todos os modos.

DSP Tone Control (TONE) A qualidade de áudio pode ser ajustada em todos os modos (exceto RTTY & WFM) na faixa de 1 a 10 kHz.

Medidor S DSP O nível de sinal é determinado em referência ao sinal de entrada para o DSP e o nível é convertido em um nível de entrada de antena, que ativa o medidor S
